하수관로 플러싱

플러싱 위어

고형물의 침전으로 인한 관로의 폐색, 하수도 악취 문제 등을 해소하여 합류식 하수관로에 ‘분뇨’를 직투입 할 수 있는 해법을 제시

[ 하수관거 플러싱 적용 ]

[ 플러싱 실험 영상 ]

작동 원리

  • 저수위
    가동보 기립 상태 유지

  • 수위상승
    가동보 전도

  • 가동보 전도에 의한
    관내 플러싱

  • 수위하강
    가동보 기립

플랩오리피스

  • 경사가 적은 관거 내 바닥면에 소류력이 발생하지 않는 문제점을 해결

  • 오리피스 상류부 바닥면의 소류지속시간 증가

  • 오리피스 하류부 와류 발생으로 퇴적물의 재부유를 통한 소류력 향상

  • 플러싱 위어 적용 시 관로 경사 조건에 구애받지 않고 넓은 범위 적용 가능

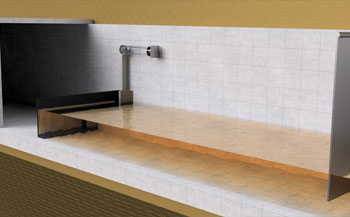

[ 플러싱 저유량 ]

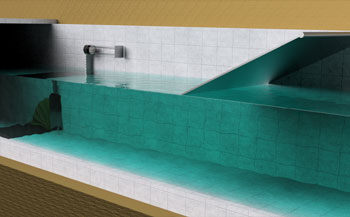

[ 플러싱 고유량(홍수시) ]

현장설치사례

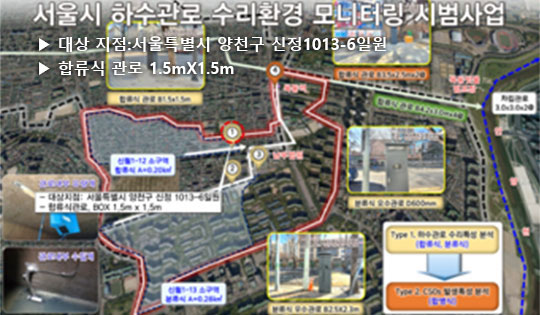

  • 서울시 하수관로 수리환경 모니터링 시범사업

[ 플러싱 설치지점 ]

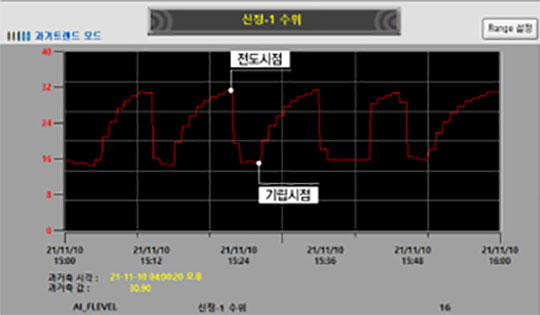

[ 플러싱 그래프 ]

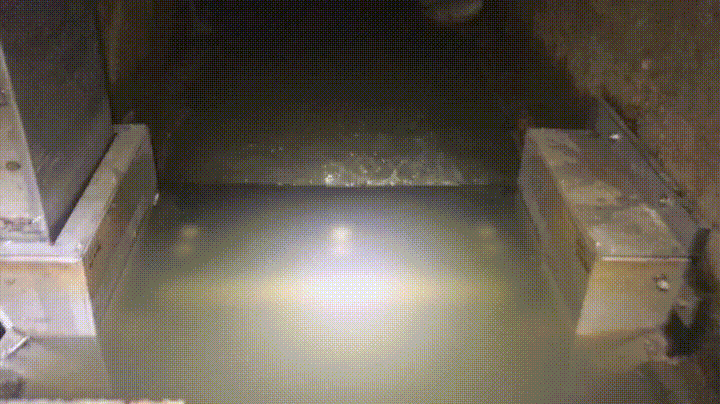

[ 전도 ]

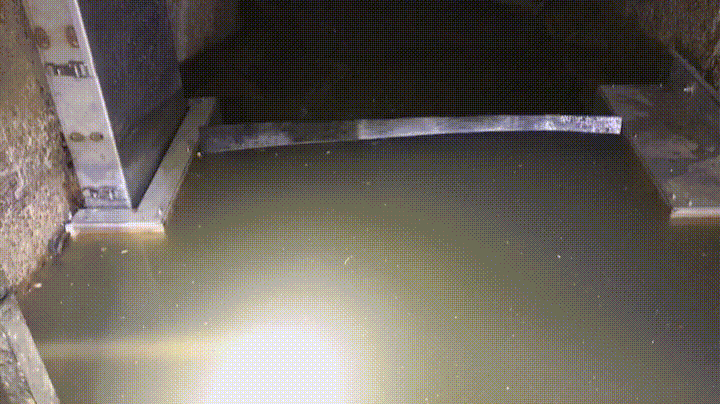

[ 기립 ]

관련기술
적용처

  • 합류식 지역에서 상습적인 퇴적 구간의 하수관로

  • 분류식 지역의 초기관등 최소유속 미달 오수관로
