NPDR

우수토실 내 수위 변화에 따라 게이트를 여닫는 무동력 차집유량 제어 장치

개요


  • 평상시
    발생하수량 차집, 연결관 기준 50%이상 수위를 받아들여 이물질 간섭 최대한 방지
  • 초기강우시
    약 50~70%수위까지 유량차집하여, 오염부하가 보다 높은 초기강우를 중점적으로 차집
  • 강우지속시
    수위 상승에 의한 Gate 닫힘 - NPDR입구를 완전히 차단하여 과다차집 방지
  • 강우 종료시
    수위 하강에 의한 Gate 열림 - 균형판 무게나 스프링봉에 의한 복원으로 평상시 하수 차집

형식별 특장점

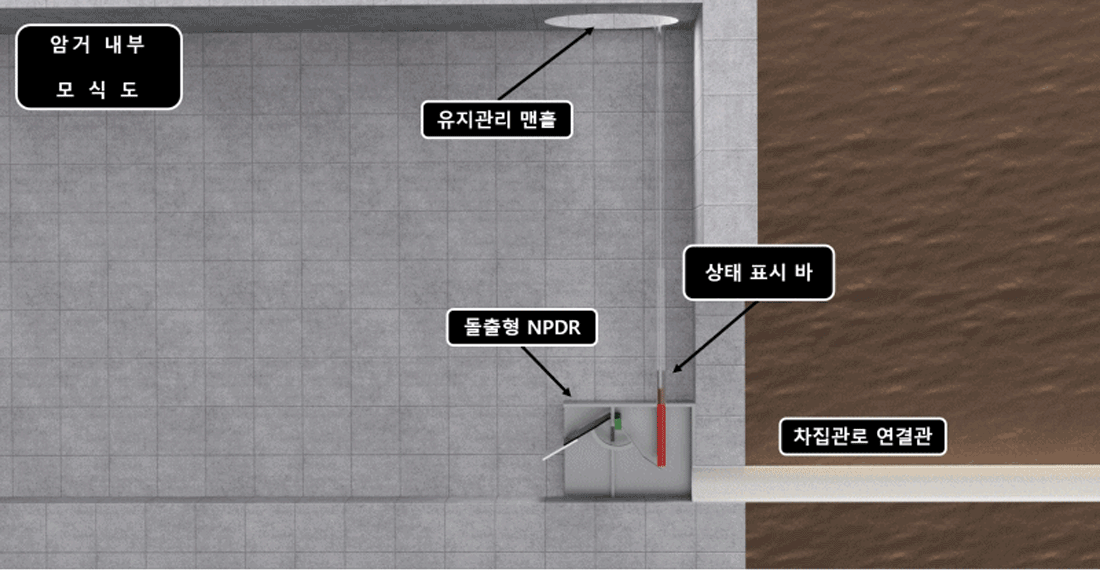

현장 적용성 돌출형
형상
특징
  • 우수토실에서 차집관로로 유입되는 설계유랑만큼 차집

  • 수위상승에 의한 닫힘 및 균형판의 무게추에 의한 개방

  • 강우종료후 차집연결관경 기준 50% 이하 수위하강시 복원

  • 차집관로로 유입되는 설계유량만큼 차집 및 완전차단 가능

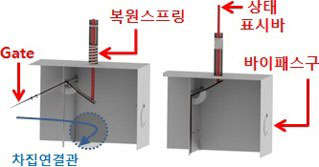

  • 수위상승에 의한 닫힘 및 스프링봉의 복원력에 의한 개방

  • 강우종료후 차집연결관경 기준 100% 수위에서도 복원 가능

현장 적용성
  • 평상시 하수량이 우수토실 차집연결관 수위 50%이하인 지점

  • 차집연결관내부에 요철, 장애물, 관 변형 등이 없는 지점

  • 중ㆍ소규모 우수토실에 적용 - 차집연결관경기준 D400 이하

  • 평상시 하수량이 큰 우수토실에도 적용 가능

  • 현장여건에 맞게 맞춤형 제작으로 별도의 제약 없음

  • 제품 적용을 위한 별도의 토목공사 불필요

유지 관리

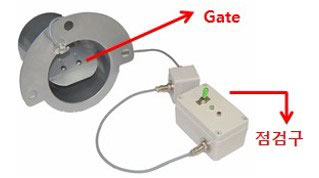

  • 장치내 개폐감지센서로 점검구를 통한 구동이상여부확인

  • 유지관리 점검구 외부에 별도 설치 필요

  • 협잡물간섭등으로 구동장애 발생시 긴급 유지관리 필요

  • 상태 표시바가 장착되어 구동 이상 여부 확인 가능

  • 바이패스구와 개방 와이어를 연결

  • 구동장애로 정체수 발생 시 손쉽게 정체수 배출 가능


적용처
  • 합류식 지역 우수토실
