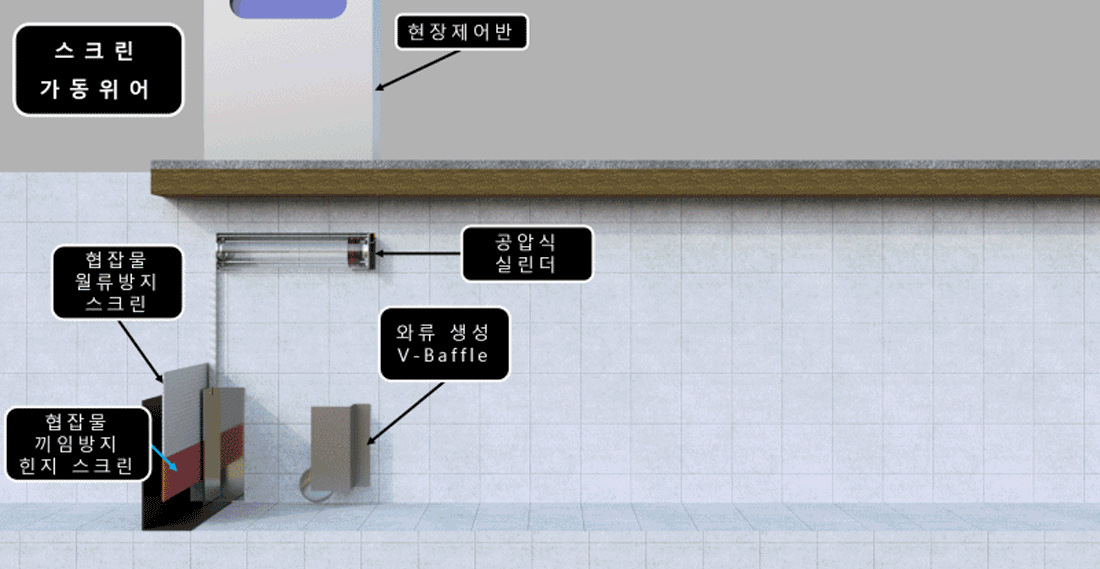

스크린부착 가동위어

외부수역 월류를 방지하고 능동적으로 위어 높이를 조절함으로 최적의 유량을 제어하는 장치

개요


  • 청천시 :
    보 기립 상태, 오수 차집 및 부유성 협잡물 제어, 악취 차단
  • 초기 강우 시 :
    수위 상승-가동보 전도수위 이전까지 기립상태 유지, 관내 저류를 통한 초기우수 차집, 부유성 협잡물 제어
  • 만조로 인한 해수위 상승 시 :
    역지변에 의한 해수 역유입 차단
  • 고유량시 :
    강우 지속에 의한 가동보 전도 수위 도달, 강우에 의해 희석된 하수 방류, 과다 차집 방지

기술적 특징

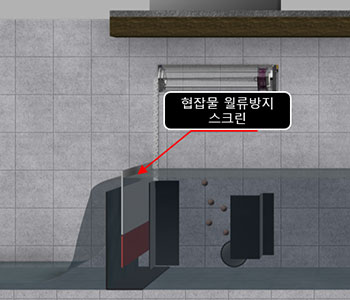

[ 기립시 ]

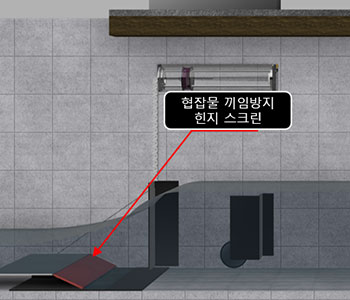

[ 강우시 ]

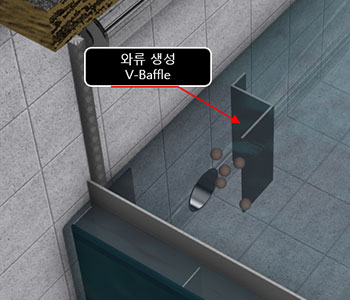

[ V-Baffle ]


  • 악취 차단 및 부유성 협잡물 제어에 따른 수변 환경 개선

  • 현장 여건에 따른 위어 높이 조절, 전도 및 기립으로 능동적 대처

  • 갑작스러운 외수위 상승에 의한 해수 또는 하천수의 역유입 방지


적용처
  • 합류식 지역 우수토실
