튜브게이트

공압식 제어를 통한 능동적 차집유량제어장치

튜브게이트 개요

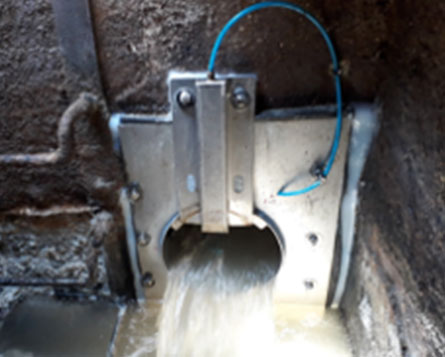

속초시 우수토실 사례

기술적 특징
  • 고무부재, 압축공기 주입관, 고정장치, 와이어, 힌지, 회전 커넥터로 구성

  • 관로 내 상부에 튜브가 장착 및 밀착되도록 구성 → 유체흐름 방해, 고형물 퇴적, 이물질 간섭 영향을 최소화

  • 압축공기 유입 및 유출에 따른 팽창ㆍ수축 작용에 의한 유량제어 → 불규칙한 관로 형상에도 적용 가능, 외부 소요 동력 최소

  • 차집관로 연결관 내무에 설치하여 별도의 토목 공사 불필요


재질적 특성
  • 유기 물질, 산, 알칼리, 무기물질에 대한 우수한 내화학성 보유

  • 최대 7kg/cm2 이상의 공기압에도 견딜 수 있는 인장력 및 복원력 유지

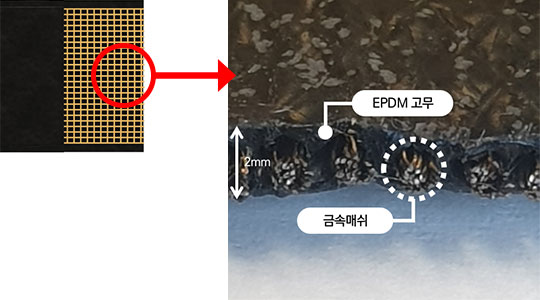

  • 구리매쉬가 삽입된 EPDM 고무 사용으로 내구성 증가

  • STS304재질의 부속품 사용으로 부식방지


작동원리

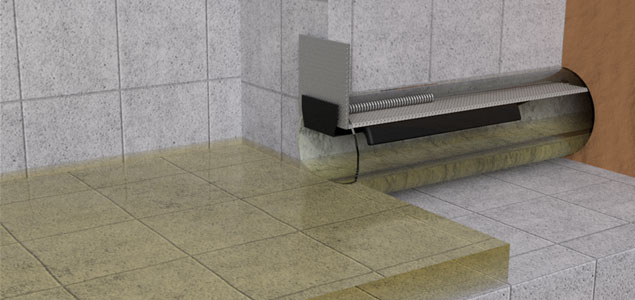

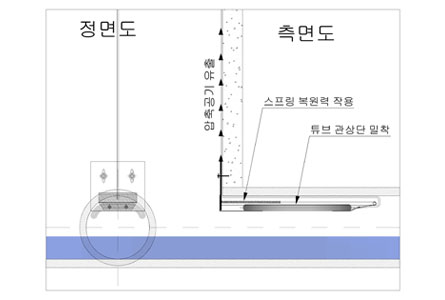

차집유입관로 개방 시

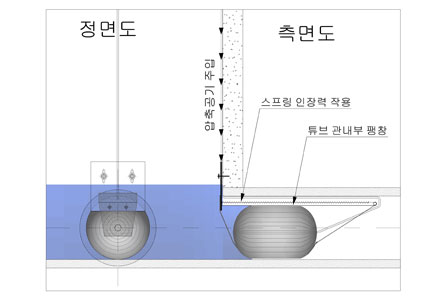

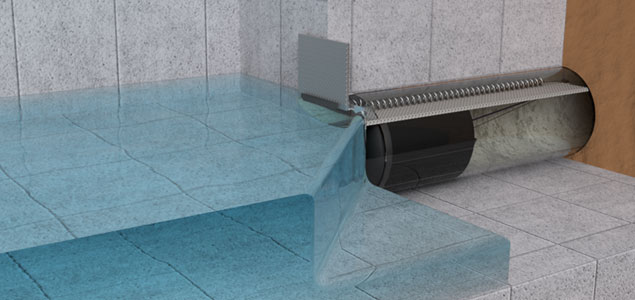

차집유입관로 폐쇄 시


  • 차집관거 유입관 내부 설치 방식으로 토목공사 불필요

  • 기존 동력식 개폐장치에 비해 관로 개폐를 위한 동력 소모 절감 및 현장 적용성 개선

  • 관로 상단부 장작을 통한 통수단면 확보로 이물질 및 퇴적물에 의한 구동장애요소 최소화


적용처
  • 동력식 우수토실 유량제어 시스템

  • 완충저류시설 DC맨홀

  • 여과형 비점오염원 저감시설 (Eco-Cab)
